La mosaïque sous photoshop
Nous allons utiliser un logiciel de traitement d'images pour fabriquer une mosaïque. Cet exemple est réalisé avec photoshop mais tous les logiciels manipulant les calques sont
Utilisables. Il existe aussi des logiciels dédiés à ce style de travail, notamment Imerge qui outre l'avantage d'être gratuit est très simple d'utilisation. Cependant si vous souhaitez maîtriser toutes les étapes et que vous voulez travailler vos images à fond pour en retirer le maximum, l'utilisation d'un logiciel plus lourd est recommandée. Je ne rentre pas trop dans les détails de manipulation de photoshop car j'ai pris le parti de penser que vous le maîtrisez un minimum. Je pense que tout cela est transposable pour d'autres logiciels que vous utiliseriez.
La première étape démarre d'images issues d'AVI acquis à la webcam et traités.
Bonne lecture.
Ouvrez un nouveau document [ctrl N] de taille suffisamment grande pour recevoir toutes les images de la mosaïque. Personnellement je travaille avec un document à fond blanc car je trouve plus facile l'étape du calage des images. Sauvegardez dans le format résidant de votre logiciel (PSD dans le cas de photoshop). Afin de travailler dans de bonnes conditions et voir ce que vous faites, affichez la fenêtre des calques: menu Fenêtre/calques [F7]

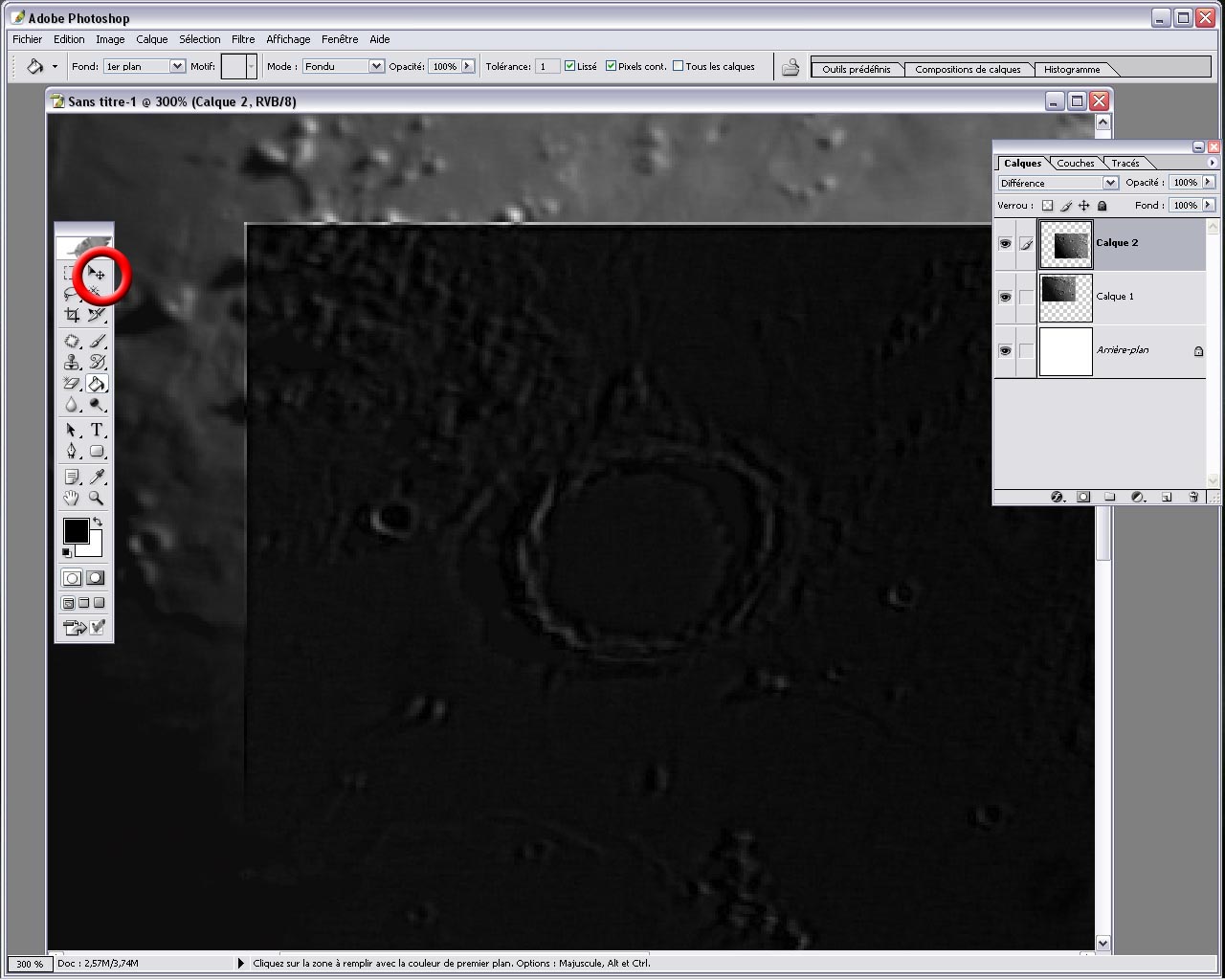

Nous allons, à présent, superposer les zones communes de chaque calque. Nous sélectionnons un calque et le passons en mode différence. On se rend compte à se moment que les zones de chevauchement deviennent très sombres et ne laissent que très peu apparaître le calque inférieur. C'est ce qui va nous permettre de repérer les calques entre eux.



Nous avons deux moyens à notre disposition pour déplacer les calques :
La première avec l'outil déplacement [v]
la seconde avec les flèches de déplacement
Vos deux calques seront correctement repérés lorsque la zone de chevauchement sera le plus noir possible.
Ceci fait nous remettons le calque en mode normal.
Nous reprenons cette étape pour chaque calque.

Vous voyez apparaître tous les défauts : bords d'images, différences de lumière et de contraste. Nous allons nous attaquer aux bords d'images.

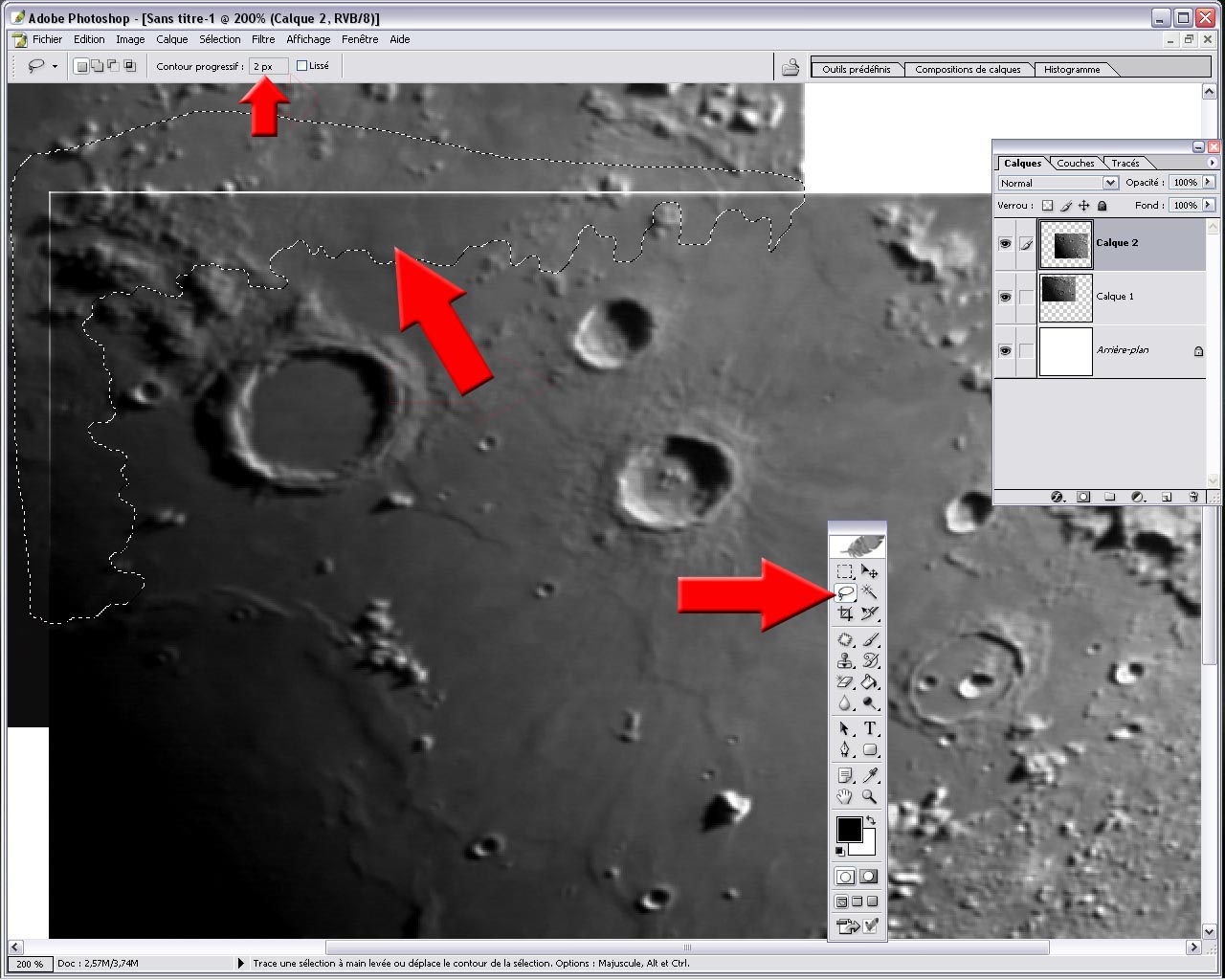

Sélectionnons l'outil lasso [L] et réglons le contour progressif entre 2 et 5 pixels. Détourons maintenant une zone commune aux deux (ou plus) calques en prenant soin de suivre les reliefs de terrains ou les zones d'intensité lumineuse. Appuyons sur la touche [suppr] (Attention à bien selectionner le calque superieur)… Il est toujours possible d'annuler la dernière opération effectuée en appuyant la combinaison de touches
[ctrl Z]. Si vous ne pouvez revenir en arrière faites menu/version précédente [F12] pour revenir à l'état de l'image lors de votre dernière sauvegarde. D'où l'intérêt de sauvegarder [ctrl S] chaque fois que vous êtes satisfait d'une étape. Nous reprenons cette étape pour chaque calque.

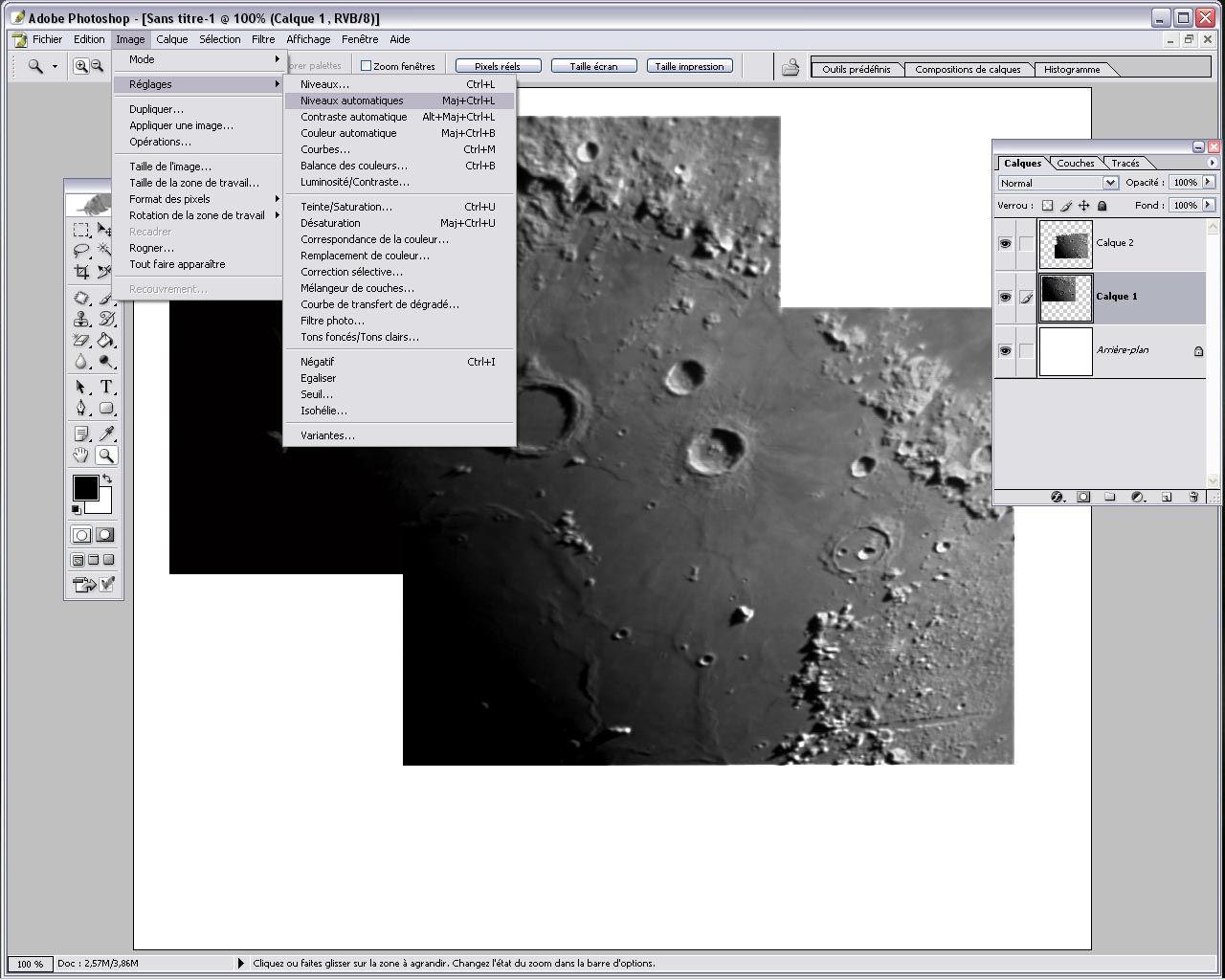

A ce stade on peut constater des différences de luminosité, contraste et niveaux. Nous allons égaliser chaque calque en effectuant un réglage automatique des niveaux [ctrl maj L]. Il est toujours possible de peaufiner vos réglages de courbes, niveaux et luminosité/contraste si le résultat obtenu ne vous convient pas. Mais si les prises de vues sont de la même nuit, dans les mêmes contions et réglages ainsi que le traitement identique sur tous les calques, la manipulation faite précédemment devrait être suffisante.

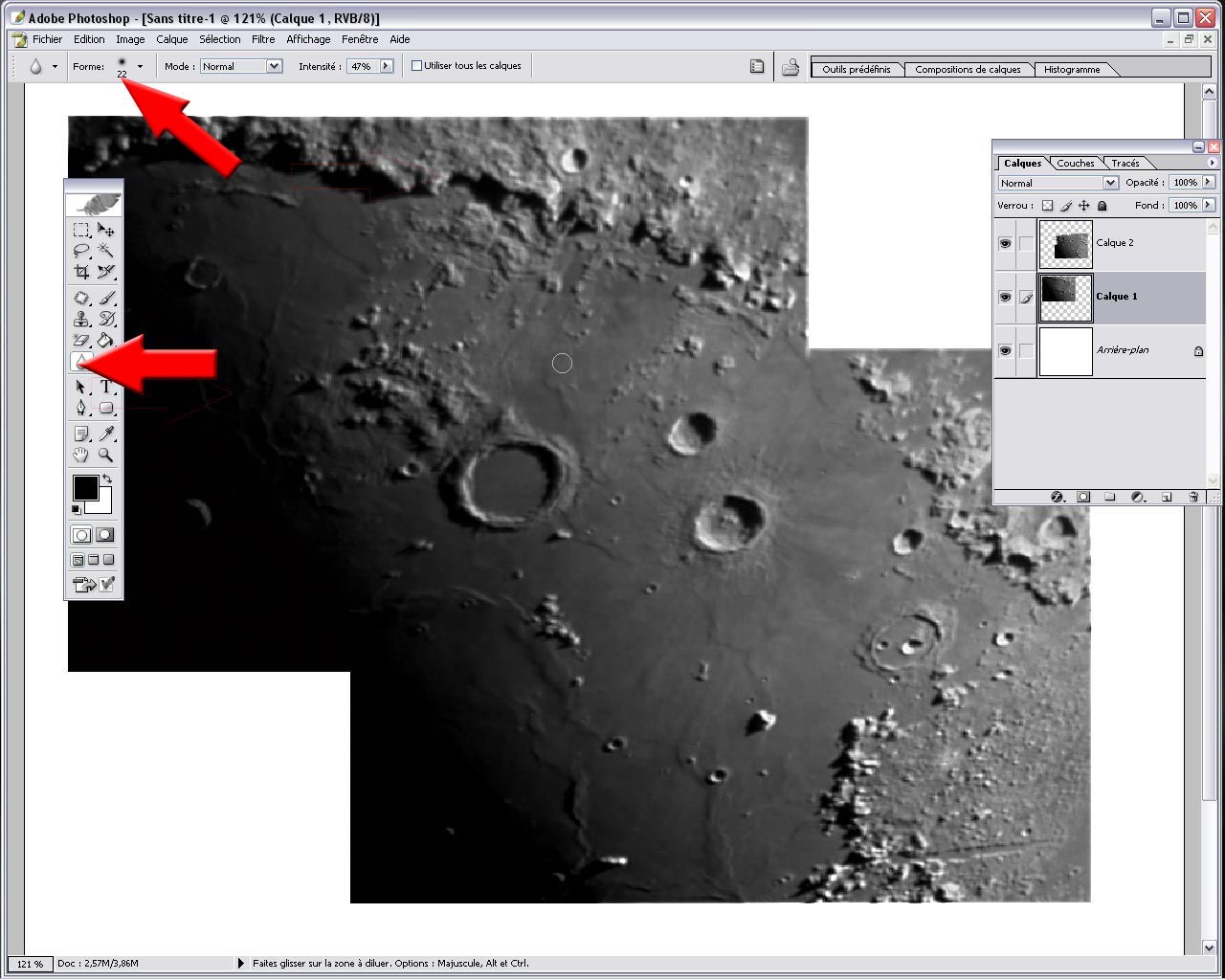

Nous sommes presque au bout de nos peines. Il ne doit rester guerre plus que le " joints " de visible par endroits. Pour les faire disparaître nous allons utiliser l'outil goutte d'eau [R]. Sélectionnons l'outil. Si à la place de cette goutte d'eau vous avez un triangle ou un doigt tendu, maintenez le bouton gauche de la souris enfoncé pendant trois secondes. Une palette d'outils apparaîtra. Sélectionnez celui qui vous intéresse. Réglons la taille et la forme de ce dernier. Il ne nous reste plus qu'à atténuer les endroits trop marqués.

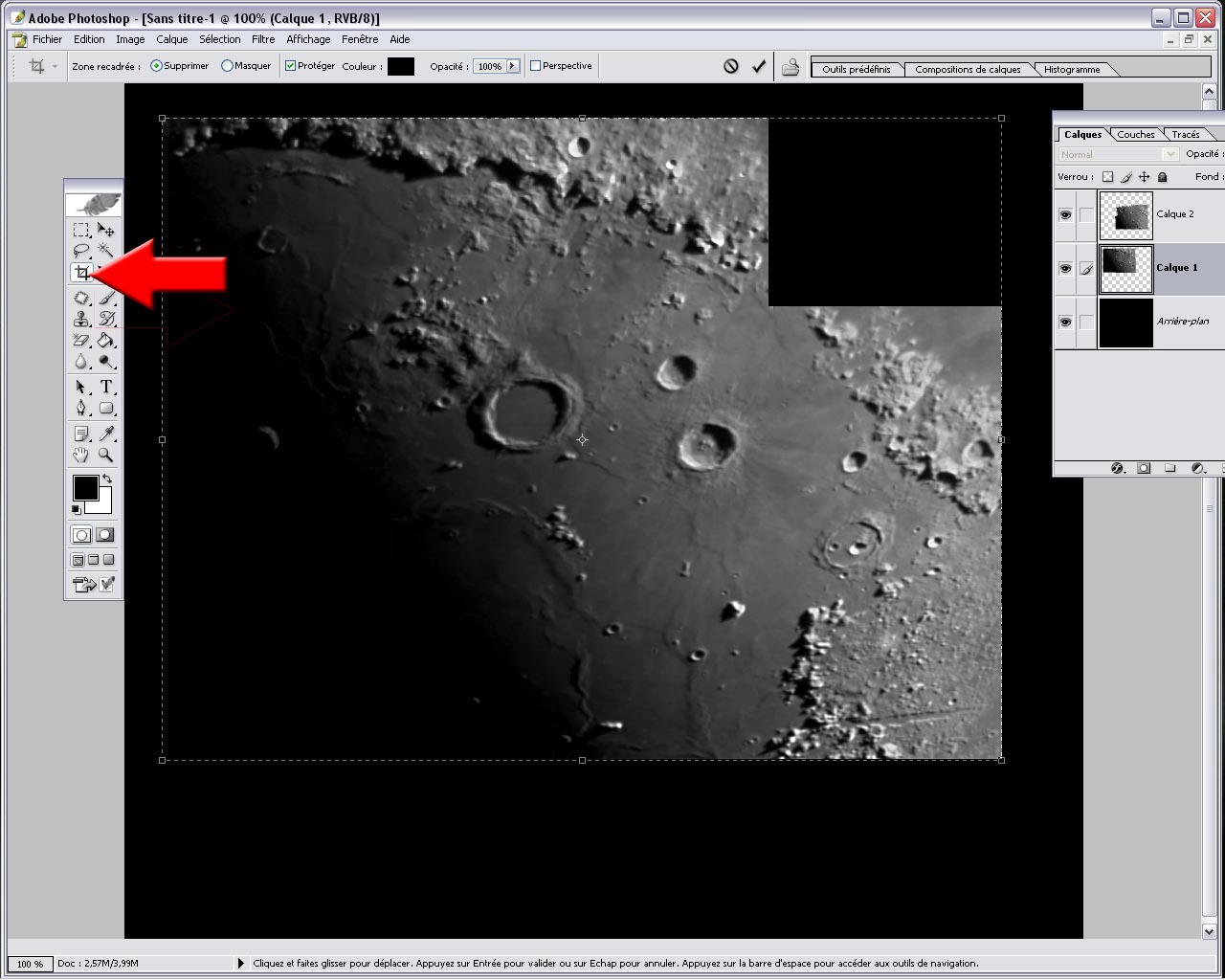

Sélectionnons, à présent, l'outil recadrage [C] qui nous permettra de recadrer l'image finale.
Après le remplissage du calque d'arrière plan à l'aide du pot de peinture [G] et l'aplanissement des calques vous obtenez votre mosaïque.

cliquez sur le vignette pour voir l'exemple pleine page



Conception et réalisation: ER!C PLE - Les images du didacticiel sont réalisées par Laurent Magne, les autres par l'auteur.
